انواع وایرشو ؛ معرفی کامل 6 نوع وایرشو و کاربردشان

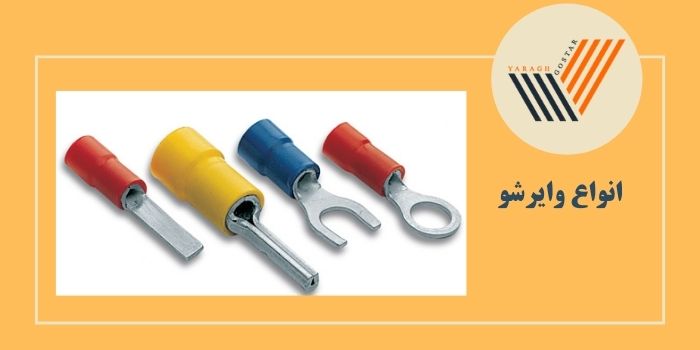

انواع وایرشو

انواع وایرشو کدامند ؟

از انواع وایرشو برای به وجود آوردن یک اتصال سریع و قابل درک استفاده می شود.

این موضوع در تجهیزات برقی و الکترونیکی اهمیت زیادی دارد و بخشی از ایمنی محسوب می شود.

این وایرشوها در یک سلول ترمینال به کار گرفته می شوند.

بهره مندی از انواع وایرشو به گونه ای که بر روی سر سیم مستقر می گردند.

زمانی که از انواع وایرشو بر روی سیم استفاده می شود، قسمت عایق آن بر روی عایق سیم و محدوده رسانای آن بر روی سیم بدون روکش، مستقر می گردد.

این سیم بدون روکش همان سیمی است که ترمینال در زیر آن پیچ می شود.

برای استقرار ثابت انواع وایرشو بر روی سیم از پرس استفاده می شود.

این پرس سبب برقراری اتصال محکم می گردد.

انجام پرس با توجه به سایز وایرشو انجام خواهد شد.

 برای برقراری اتصال بین ترمینال و سیم باید بدنه رسانای وایرشو در سلول ترمینال قرار بگیرد.

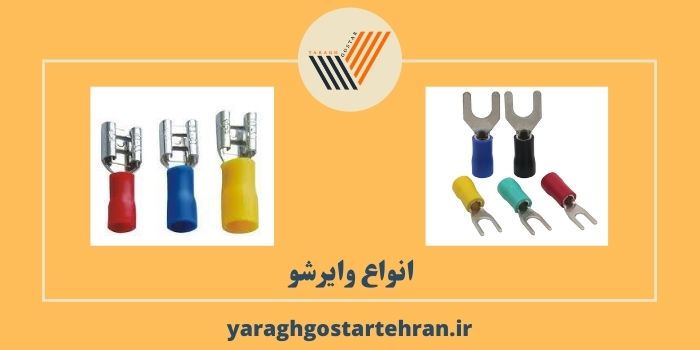

انواع وایرشو

وایرشوهای TE (دوبل روکش دار)

وایرشوهای TE از انواع وایرشو می باشد.

این نوع وایرشوها دو سیم ورودی دارد.

۲ سیمی که به وایرشو وارد می شوند، دوبل هستند و از ابزار مناسبی برای پرس آن ها استفاده می شود.

در این صورت بین ۲ سیم و وایرشو از نظر فیزیکی ارتباط عمیق و محکمی به وجود خواهد آمد.

وایرشوها دوبل از عایق قیفی بهره مند می شوند. این موضوع برای سهولت قرارگیری سیم در وایرشو مورد توجه می باشد.

برای انطباق وایرشو با ترمینال های مختلف از رساناهایی با طول گوناگون استفاده می شود.

هادی به کار رفته در آن ها از نوع مس می باشد.

میزان خالص بودن این فلز در وایرشو برابر با ۹۵ تا ۹۹ درصد است.

برای آبکاری رسانای آن از فلز قلع استفاده می شود.

روکش این نوع وایرشو از جنس نایلون یا PVC می باشد.

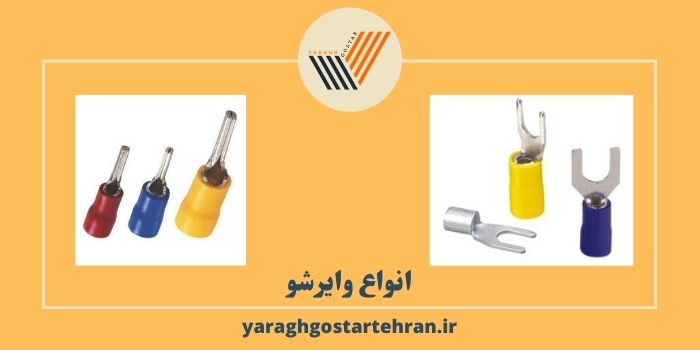

انواع وایرشو

وایرشوهای E (وایرشوهای تک روکش دار)

این نوع وایرشوها دارای یک ورودی می باشند.

عایق های به کار رفته در این وایرشو به شکل قیفی است.

این وایرشو مشابه نمونه های دوبل می باشد و فقط به شکل تک ارائه می گردد.

مطالعه کنید

برای یافتن اطلاعات بیشتر به صفحه خرید کابلشو یراق گستر تهران مراجعه نمایید

وایرشو ساده

وایرشوهای ساده از انواع وایرشو می باشد که برای ترمینال های الکتریکی بدون درز استفاده می شود.

این وایرشو به شکل عمومی مورد توجه است.

وایرشوهای ساده با عرض های گوناگون مورد توجه هستند.

این موضوع برای قرارگیری بیشتر پیچ ها اهمیت دارد.

انواع وایرشو

وایرشو حلقوی

از انواع وایرشو می باشد. این وایرشو به شکل عمومی مورد استفاده قرار می گیرد.

جریان لحیم کاری و اجازه بازرسی از عمق درجه کابل با این نوع وایرشو فراهم می شود.

برای نصب این سرسیم، پیچ رسانا باز می گردد و ناحیه رسانای سرسیم اطراف پیچ قرار می گیرد.

روکش سرسیم قیفی می باشد و این موضوع برای سهولت قرارگیری سیم در وایرشو مورد توجه است.

مطالعه کنید

برای یافتن اطلاعات بیشتر به وبلاگ یراق گستر تهران مراجعه نمایید

وایرشو سوزنی

سرسیم سوزنی در انواع سرسیم ها قرار می گیرد.

این سرسیم ها از آسیب رسیدن به سیم در هنگام ورود به ترمینال و پیچ شدن آن ممانعت می کنند.

این سرسیم بر روی سیم پرس خواهد شد.

قسمت رسانای سرسیم درون سلول ترمینال مستقر می گردد.

با این قسمت رسانا، ارتباط بین سلول ترمینال و سیم برقرار خواهد شد.

وایرشو فیش مادگی

وایرشو فیش مادگی از انواع وایرشو می باشد.

این سرسیم برای اتصال دو سیم به شکل موقت استفاده می شود.

سرسیم های فیشی نری نیز در مقابل وایرشوهای فیش مادگی به کار می رود.

این سرسیم ها با هم مورد استفاده می باشند.

این وایرشو را می توان از نمونه سرسیم های نری جدا نمود.

لبه های وایرشو مادگی به شکل برگشته است.

این موضوع برای اتصال محکم مورد توجه قرار می گیرد.

این سرسیم اتصال سرسیم نری را تکمیل می کند.

وایرشو فیش مادگی برای محیط های مورد استفاده قرار می گیرد که لرزش بالایی را متحمل می شوند.

رسانای این وایرشو از آلیاژ روی و مس تشکیل شده و با فلز قلع آبکاری شده است.

آبکاری با قلع برای مقاومت بالای وایرشو اهمیت دارد.

روکش این سیم به شکل قیفی می باشد.

این موضوع نیز برای سهولت استفاده از وایرشو مورد توجه قرار می گیرد.

برای اطلاع از شرایط خرید سوالات خود را با کارشناسان یراق گستر تهران از طریق شماره تلفن زیر مطرح نمایید.

با سپاس برای مطالعه‌ی این مقاله ، متخصصان یراق گستر تهران آماده‌ی پاسخ‌گویی به سوالات شما هستند.

همچنین نظرات و پیشنهادات خود را با ما در میان بگذارید.
