مزایا و معایب کابل خودنگهدار ؛ معرفی ۱۳ مزیت و ۴ عیب کابل خودنگهدار

مزایا و معایب کابل خودنگهدار

مزایا و معایب کابل خودنگهدار چیست ؟

کابل خودنگهدار چیست ؟

کابل خود نگهدار از هادی آلومینیومی و عایق پلی اتیلن شبکه ای یا کراس لینک تشکیل شده است.

برای نصب و نگه داشتن این نوع از کابل برروی پایه مخصوص، به یک سیم نگهدارنده  (messenger)نیاز می باشد.

جنس سیم نگهدارنده برای کابل های فشار قوی از فولاد و برای کابل های فشار ضعیف از آلیاژ آلومینیوم می باشد.

در کابل های خود نگهدار از نوع فشار ضعیف، سیم نول به عنوان سیم نگهدارنده به شمار می رود.

مزایا و معایب کابل خودنگهدار

کابل خودنگهدار نوعی کابل است که در اغلب برای:

  1. ۱ـ جلوگیری از خطرات و حوادث جانی و مالی؛
  2. ۲ـ استفاده از خطوط با هادی‌های لخت هوایی؛
  3. ۳ـ در مواقعی که رعایت حریم خطوط برق و سایر نکات فنی و ایمنی شبکه برق، به علت وجود مسیرهای دارای عرض کم و یا موانعی همچون درخت، امکان پذیر نیست، به کار می روند.
برای کسب اطلاعات بیشتر در مورد خرید انواع سیم و کابل به لینک زیر مراجعه نمایید

انواع کابل خودنگهدار از لحاظ فشار

  • کابل خودنگهدار فشار قوی
  • کابل خودنگهدار فشار ضعیف
  • کابل خودنگهدار فشار متوسط
مزایا و معایب کابل خودنگهدار

انواع کابل خودنگهدار از لحاظ تعداد رشته

سه نوع از متداول ترین کابل های خود نگهدار عبارت است از:

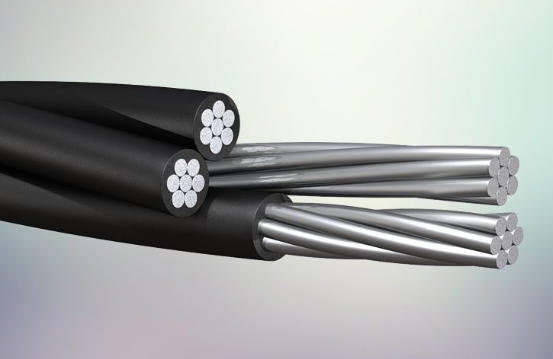

  1. کابل خود نگهدار سه سیمه با سیم نگهدارنده عایق شده:

این نوع از کابل های خود نگهدار، از سه رشته سیم شبیه به هادی آلومینیوم 1350 برای فازها و یک رشته سیم آلومینیوم آلیاژی یا acsr هم به عنوان نگهدارنده و هم به عنوان سیم نول تشکیل شده است.

عایق xple مشکی رنگی، تمام سطح رشته سیم‌های این کابل‌ها را پوشانده و عایق نموده است.

سیم نگهدارنده، تمام نیروهای مکانیکی وارد به کابل را تحمل می کند.

در برخی مواقع، این کابل ها از یک رشته سیم روشنایی نیز برخوردار می باشند.

  1. کابل خود نگهدار سه سیمه با سیم نگهدارنده بدون عایق:

این نوع از کابل‌ها شباهت بسیاری به کابل های نوع اول دارند و تنها تفاوت آنها با کابل خود نگهدار سه سیمه با سیم نگهدارنده عایق شده، همین عدم وجود عایق در سطح کابل می باشد.

  1. کابل خود نگهدار چهار سیمه عایق شده:

کابل های خود نگهدار چهار سیمه از چهار رشته سیم یکسان برای 3 فاز و نول تشکیل شده اند.

این کابل ها از جنس آلومینیوم 1350 بوده و دارای عایق پلیمر xple مشکی می باشند.

در این نوع از کابل‌ها، بار مکانیکی بین چهار رشته سیم به طور مساوی تقسیم می شود.

در برخی مواقع، این کابل ها از یک رشته سیم روشنایی نیز برخوردار می باشند.

مزایا و معایب کابل خودنگهدار

مطالعه کنید

برای یافتن اطلاعات بیشتر به وبلاگ یراق گستر تهران مراجعه نمایید

مزایای کابل خودنگهدار

  • به طور کلی می توان گفت این نوع کابل ها برای تامین و توزیع جریان برق در خطوط هوایی، کارایی بالایی داشته و هزینه مقرون به صرفه ای نیز به همراه دارند.
  • استفاده از این نوع کابل ها، موجب افزایش توان و مقاومت شبکه در برابر عوامل محیطی مختلف از قبیل: شرایط آب و هوایی و حوادث مربوط به برخورد اجسام خارجی خواهند شد.
  • این کابل ها، انرژی توزیع نشده را تا حد زیادی كاهش می دهند.
  • جریان نشتی را در درختان و تجهیزات از بین برده و در نتیجه، تلفات ناشی از این اتفاق را كاهش می دهند.
  • خطر آتش سوزی در نواحی دارای درخت و گیاه را كاهش داده و در نتیجه، از آسیب رسیدن به محیط زیست و کشته شدن حیوانات جلوگیری خواهند نمود.
  • هزینه شاخه زنی در نواحی دارای درخت و گیاه را كاهش می دهند.
  • • کابل خودنگهدار با کاهش فواصل اضافه ایجاد شده در حریم خود، در طراحی خطوط، آزادی عمل بیشتری در اختیار طراحان خواهد گذاشت.
  • می توان در کنار خط قبلی، خطی جدید از این كابل و بر روی یك تیر نصب نمود.
  • می توان نوع فشار ضعیف این کابل را بر روی پایه ‌های خطوط ۲۰ كیلو ولت نصب نمود.
  • می توان خطوط تلفن و فیبر نوری را بر روی یك پایه مشترك با حفظ فاصله حریم (در حدود نیم متر) نصب نمود.
  • تعمیر و بازسازی تیر شكستگی در خطوط این نوع از کابل ها در مقایسه با خطوط هوایی معمول، ساده تر و آسان تر بوده و ارائه سرویس به مشتركین نیز پایدارتر و مستمرتر می باشد.
  • کابل خودنگهدار در هنگام کار بر روی خطوط، ایمنی بالاتری داشته و موجب کاهش خطرات و آسیب های ناشی از برق گرفتگی خواهد شد.
  • کابل خودنگهدار در معابر و محل های باریك و تنگ، به خوبی مورد استفاده قرار می گیرد.

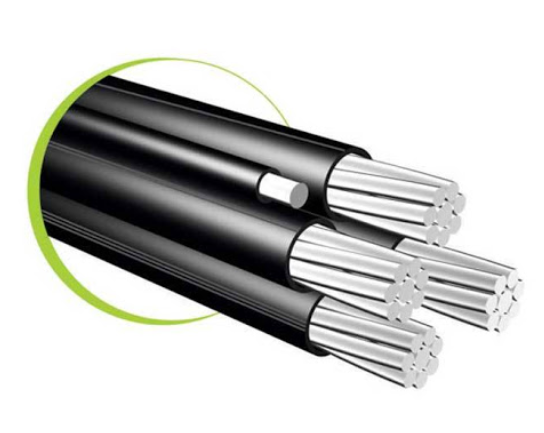

تصویر یک کابل خودنگهدار

معایب کابل خودنگهدار

  • هنگام استفاده و بهره برداری از کابل خودنگهدار، عدم رعایت مسائل فنی می تواند موجب بروز خطرات و حوادث غیرقابل پیش بینی و ضررآفرین شود.
  • ضریب هدایتی آلومینیوم در این نوع کابل ها، پایین تر از ضریب هدایتی مس در کابل های معمولی بوده و در نتیجه این ضریب هدایتی بالا، موجب افزایش خطرات و آسیب های ناشی از استفاده از این نوع کابل، شده است.
  • کابل خودنگهدار، در برخی مواقع، موجب افزایش تلفات فنی شبکه و در نتیجه افزایش هدر رفت انرژی الکتریکی خواهند شد.
  • در اثر قرار گرفتن طولانی مدت کابل خودنگهدار در معرض سرما و گرما، روکش عایق آن ترک برداشته و در اثر بارش باران به شدت آسیب می بیند. به همین دلیل، در فصول پرباران سال، میزان خاموشی های فراوان ناشی از این اتفاق، موجب به دردسر افتادن مردم و شرکت های توزیع برق خواهد شد.

با سپاس برای مطالعه‌ی مقاله‌ی مزایا و معایب کابل خودنگهدار ، متخصصان یراق گستر تهران آماده‌ی پاسخ‌گویی به سوالات شما هستند.

همچنین نظرات و پیشنهادات خود را با ما در میان بگذارید.
