وایرشو چیست ؟ کاملترین معرفی 2 نوع وایرشو و کاربرد و مزایای آن

وایرشو چیست

وایرشو چیست ؟

سیم های افشان به علت داشتن رشته های مسی پراکنده و فراوان در حین نصب خطر برق گرفتگی را به دنبال دارند از این رو از سر سیم یا همان وایرشو استفاده می کنند که کار را تمیز و مرتب تر می کند و موجب امنیت بیشتر در حین کار می شود.

برای اتصال های سریع از سرسیم های روکش دار استفاده می گردد.

وایرشو روی سرسیم به گونه ای  نصب می شود که قسمت عایق آن روی قسمت عایق سیم و قسمت هادی روی قسمت لخت سیم متصل می شود.

آنگاه این سرسیم با ابزار مخصوص پرس می شود تا اتصال مطمئن بین وایرشو و سیم برقرار باشد.



وایرشو چیست

مزیت های وایرشو چیست ؟

از مزیت های استفاده ی وایرشو نسبت به چسب برق در عایق کاری می توان به موارد زیر اشاره نمود:

  • اتصال ایمن و مطمئن تر سیم به ترمینال
  • ایمنی هر چه بیشتر این نوع اتصال
  • عدم نیاز به چسب برق که ایمنی کمتری را نیز دارند.
  • سرعت کار اتصالات بیشتر می شود.
  • از لحاظ هزینه و قیمت نیز به صرفه تر است.

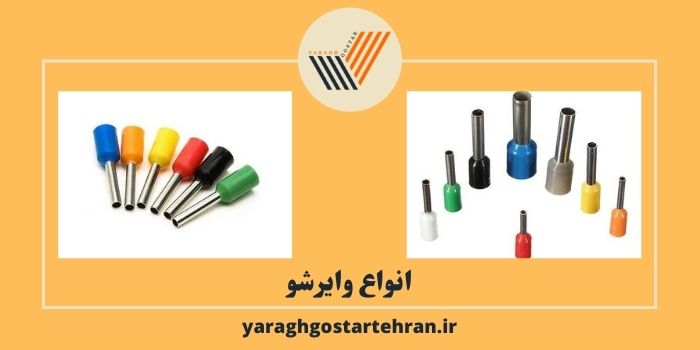

انواع وایرشو

2 دسته از انواع وایرشو عبارتند از ؛

1ـ وایرشو های دوبل روکش دار

2ـ وایرشو های تکی روکش دار

در ادامه بصورت جداگانه هر یک را بررسی می‌کنیم.

وایرشو های دوبل روکش دار

این نوع سرسیم ها دارای ورودی همزمان دو سیم است.

دو عدد سیم وارد وایرشو دوبل می شود و با ابزار های پرس، پرس می شوند.

عایق های آن به صورت قیف مانند طراحی می شوند تا به سهولت در هم قفل شوند.

بلندی و طول هادی مختلف در هر سایز سرسیم جهت فیکس شدن با انواع ترمینال هاست.

جنس و رنگ انواع سرسیم بر طبق استاندارد DIN  می باشد.

وایرشو های تکی روکش دار

این نوع سر سیم ها دارای یک سیم ورودی اند که توسط ابزار مخصوصی پرس می شوند.

قسمت عایق این نوع سرسیم ها به صورت قیفی شکل اند تا سیم به آسانی در آن قرار بگیرد.

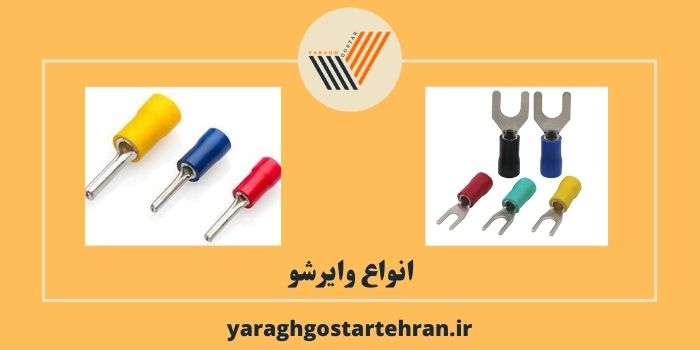

از انواع سر سیم ها که به منظور برقراری اتصال بین دو کابل یا سیم به یکدیگرند می توان به سر سیم های حلقوی، دوشاخ روکش دار، سرسیم های سوزنی روکش دار، فیشی نری روکش دار، فیشی مادگی روکش دار، سرسیم های رابط اشاره کرد.

وایرشو چیست

کاربرد وایرشو چیست ؟

از آنجا که برای اتصال راحت ، مطمئن و سریع یک سیم در سلول ترمینال از آنها استفاده می شود، به گونه ای روی سر سیم متصل می شود که قسمت عایق وایرشو روی عایق سیم و قسمت هادی آن روی قسمت لخت سیم زیر ترمینال جا می گیرد.

موارد استفاده از سرسیم ها

در انتهای سیم و کابل های سیستم و تجهیزات الکتریکی از آن استفاده می شود.

جهت اتصال کابل ها و سیم ها در سیستم و تجهیزات الکتریکی استفاده می شود.

از وایرشو روکش دار برای اتصال مطمئن و سریع سیم در ورودی و یا خروجی ترمینال ها استفاده می شود.

در سیم کشی مدار های الکترونیکی نیز از آنها استفاده می شود.

که برای یکی کردن سیم های افشان، اتصال درست و منظم، راحتی و سهولت در باز کردن و بستن بست وایرینگ مناسب است.

غالبا در وایرینگ مدارهای الکترونیکی از سیم‌های نازک برای اتصال چند برد استفاده می‌شود که داده‌ها را تبادل می‌کنند.

اگر اتصال ضعیف باشد مشکلات افت ولتاژ و جریان الکتریکی پیش خواهد آمد.

مطالعه کنید

برای یافتن اطلاعات بیشتر به وبلاگ یراق گستر تهران مراجعه نمایید

چگونگی اتصال سرسیم  بر روی سیم

 ابتدا باید به سایز آن دقت کرد.

باید اندازه سرسیم  متناسب با سیم مربوطه باشد.

آن گاه باید قسمتی که مد نظر است با سیم لخت کن به  اندازه ی قسمت فلزی سرسیم لخت شود و روکش عایق برداشته شود.

سپس همه‌ی رشته‌های سیم درون آن قرار گرفته و با دستگاه پرس مخصوص روی سیم مورد نظر پرس می‌شود.

نکته ای که در خرید وایرشو به آن باید اشاره کرد معیار های زیر است:

به جنس هادی دقت کنید آیا از جنس مس است یا آلومینیوم.

به سطح مقطع قسمت هادی سیم در انتهای آن دقت نمایید.

به استاندارد بودن محصول نیز دقت کنید. اینکه آن محصول تاییدیه های لازم را دارد یا نه.



در ساخت سر سیم از فلزاتی مثل برنج، برنز، مس و در مواردی خاص از عنصر طلا  استفاده می شود.

آنچه که در ساخت آن ها مهم است و ویژگی مشترک بین آن ها محسوب می شود مقاومت الکتریکی و گرمایی اندک با خاصیت ارتجاعی خوب  آن ها است.

هر چند در ساخت این سرسیم ها از فلزاتی مثل آهن و استیل نیز استفاده می شود.

با سپاس برای مطالعه‌ی مقاله‌ی وایرشو چیست ، متخصصان یراق گستر تهران آماده‌ی پاسخ‌گویی به سوالات شما هستند.

شما می‌توانید برای مشاهده محصولات نیز به صفحه کابلشو مراجعه نمایید.

همچنین نظرات و پیشنهادات خود را با ما در میان بگذارید.
