کات اوت چیست

کات اوت چیست و چه کاربردی دارد ؟

کات اوت برش قطعه ای از تجهیزات الکتریکی است که پیوند بین کابل برق و سیم های داخلی موجود در املاک شما را تشکیل می دهد.

علامت گذاری جایی است که شبکه برق به پایان می رسد و سیم کشی داخلی املاک شما شروع می شود.

کات اوت چیست ؟

کات اوت معمولا در کنار کنتور برق شما قرار دارد و تنها قطعه تجهیزات داخلی است که مسئولیت آن را بر عهده اداره برق است (عملکرد خود کنتور برق تأمین برق املاک شما است).

همچنین، چند کار مهم را در برقراری اطمینان از برق مورد نیاز در املاک شما انجام می دهد.

کات اوت به طور مستقیم به کابل برق اصلی ورودی متصل شده است و حاوی فیوز اصلی است.

این امکان را میدهد که مطمئن شویم، مقدار مجاز و صحیح از قدرت برق در حال ورود به ملک است.

 اگر برق بیش از حد از طریق نقطه اتصال وارد شود، فیوز اصلی منبع را جدا میکند که بیش از حد نشود.

کات اوت چیست

کاربرد کات اوت چیست ؟

در توزیع برق، فیوز قطع یا کات اوت ترکیبی از فیوز و سوئیچ است.

 که از آن در خطوط تغذیه کننده اصلی شیرها استفاده می شود.

 همچنین از ترانسفورماتورهای توزیع در برابر جریان و اضافه بارهای فعلی محافظت می کند.

جریان بیش از حد ناشی از خطا در ترانسفورماتور یا مدار مشتری باعث می شود، فیوز ذوب شود و ترانسفورماتور را از خط جدا کند. همچنین می شود آن را به صورت دستی توسط آسترهای ابزار که روی زمین ایستاده اند و با استفاده از چوب عایق های طولانی به نام چوب گرم باز می شوند، باز کرد.

کات اوت چیست

اجزا مختلف کات اوت چیست ؟

کات اوت شامل سه مؤلفه اصلی است:

  • بدنه برش، یک قاب با شکل C "باز" است که از نگهدارنده فیوز و یک عایق چینی یا عایق پلیمری که به طور الکتریکی قسمت های رسانای مونتاژ را از تکیه گاه که عایق چسبانده شده است، جدا می کند.
  • نگهدارنده فیوز، "لوله فیوز" یا "درب" نیز نامیده می شود؛ لوله ای عایق که شامل عنصر فیوز قابل تعویض است. هنگامی که فیوز موجود ذوب می شود (ضربات)، مدار را باز می کند و نگهدارنده فیوز از قسمت بالای آن خارج می شود و از قسمت لولا در قسمت پایینی آن آویزان می شود. این نگهدارنده فیوز نشانگر قابل مشاهده بودن عملکرد فیوز و اطمینان از باز بودن مدار را نشان می دهد. همچنین با بیرون کشیدن پایه فیوز با استفاده از چوب گرم می توانید مدار را باز کنید.
  • عنصر فیوز یا "پیوند فیوز"، قسمت قابل تعویض مونتاژ است که وقتی جریان الکتریکی از طریق آن از مقدار جریان نامی خود خارج شود، مدار را ذوب و شکسته می کند.

تولید کات اوت

عناصر فیوز کات اوت در اکثر قطعه های توزیع، سیم های قلع یا آلیاژ نقره ای هستند که وقتی در معرض جریان کافی قرار دارند و ذوب می شوند.

درجه بندی عناصر فیوز آمپر از 1 آمپر تا 200 آمپر متفاوت است.

برش ها به طور معمول حدود 20 درجه از عمودی نصب می شوند که مرکز ثقل نگهدارنده فیوز جابه جا شود و نگهدارنده فیوز در هنگام ضربات فیوز بچرخد و زیر وزن خود باز شود.

تنش مکانیکی روی پیوند فیوز به طور معمول جریان را در حالت پایدار نگه می دارد.

هنگامی که فیوز می زند، جریان آزاد می شود و  پیوند فیوز از لوله نگهدارنده فیوز بیرون می کشد که مدت زمان افزایش و آسیب به ترانسفورماتور و نگهدارنده فیوز را کاهش می دهد.

این قوس را در نگهدارنده فیوز خاموش می کند.

هر نگهدارنده فیوز به طور معمول دارای یک حلقه کششی متصل است.

هرکدام می توانند توسط یک قلاب در انتهای یک چوب گرم فایبرگلاس که توسط یک کارگر خط ایستاده روی زمین یا از یک کامیون سطل کار می کند، درگیر شود تا سوئیچ به صورت دستی باز شود. برای برنامه های کاربردی که احتمالاً از سوئیچ برای قطع دستی برق استفاده می شود، یک نسخه “بار شکست” در دسترس است که دارای ضمیمه ای برای خاموش کردن قوس است.

کات اوت چیست

مطالعه کنید

برای یافتن اطلاعات بیشتر به وبلاگ یراق گستر تهران مراجعه نمایید

استانداردهای کات اوت چیست ؟

تا اواسط دهه 1990 هر تولیدکننده از استانداردهای بعدی خود برای طراحی برش استفاده می کرد.

در اواخر دهه 1990 بیشتر قطعه ها از “طراحی قابل تعویض” بودند.

این طرح امکان استفاده قابل تعویض از بدنه های برش و دارنده فیوز تولید شده توسط فروشندگان مختلف را فراهم می آورد.

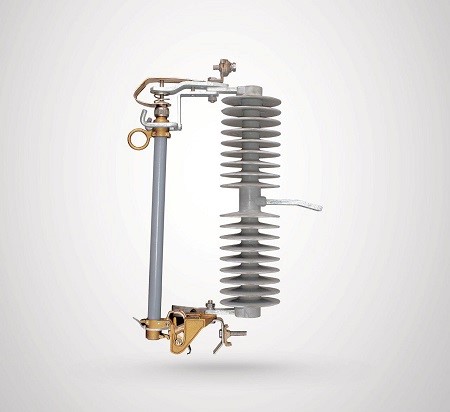

تصویر یک نوع کات اوت

چه تفاوتی بین فیوز بریده شده و گیربکس وجود دارد؟

کات اوت از فیوز و سوئیچ تشکیل شده است که لاین ها بتوانند مدار را به صورت دستی از هم جدا کنند.

فیوز برای باز کردن مدار در یک رویداد بیش از جریان طراحی شده است.

گیربکس وسیله ای بسیار متفاوت است.

با استفاده از واریستور MOV یا اکسید فلزی، ولتاژ اضافی را از مدار محافظت می کند.

 MOV یک ویژگی بسیار جالب دارد که مقاومت را بر اساس میزان اعمال شده بر روی آن تغییر میدهد.

هنگامی که ولتاژ اعمال شده به آستانه فوقانی MOV می رسد، مقاومت آن به مقدار کم فرو می رود که مسیر متناوب برای جریان ایجاد شود.

در مورد خطوط انتقال نیرو، گیربکس بین خط و زمین قرار دارد.

در حین کار عادی ولتاژ زیر آستانه گیربکس است و مقاومت در برابر زمین بسیار زیاد است.

با این حال ، هنگامی که رعد و برق به خط حمله می کند، آستانه رسیده است و گیربکس سریع ولتاژ را به زمین منتقل می کند.
