یراق آلات کابل خودنگهدار ؛ کابل خودنگهدار ، انواع ، اجزاء ، قیمت ، خرید

یراق آلات کابل خودنگهدار

یراق آلات کابل خودنگهدار چیست ؟

یراق آلات مربوط به کابل خودنگهدار یکی از انواع پرکاربرد یراق آلات مورد استفاده در صنعت برق می‌باشند.

هدف از این نوشتار، آشنایی کلی با این دسته از یراق‌ آلات می‌باشد.

کابل خودنگهدار چیست؟

قدم نخست برای آشناشدن با یراق آلات کابل خودنگهدار، کسب اطلاع از کابل خودنگهدار یا کابل خودنگهدار هوایی است.

این نوع از کابل‌ برای نخستین بار در سال ۱۹۵۵ در کشور فرانسه به جهت جایگزین‌کردن شبکه‌ی های فشار ضعیف با هادی سیمی استفاده شدند و پس از مدتی با به دلیل رخداد برخی دشواری‌ها در کار کردن با نوع قدیمی‌تر این کابل‌ها کشورهای دیگر از قبیل ایران نیز به استفاده از این کابل‌ها روی آوردند.

 در حال حاضر بسیاری از کشورهای دنیا از این نوع کابل‌ها استفاده می‌نمایند.

ویژگی مثبت کابل‌های خودنگهدار، به کار بردن فلز آلومینیوم به جای فلز مس می‌باشد.

به دلیل بالا بودن قیمت مس، این نوع کابل‌ها از بعد مالی به صرفه‌تر خواهند بود.

یراق آلات کابل خودنگهدار
یراق آلات کابل خودنگهدار
یراق آلات کابل خودنگهدار

مزایای کابل خودنگهدار

از مزیت‌های این نوع کابل می‌توان به موارد همچون؛

  • کاهش‌دادن انرژی توزیع‌نشده به مقدار زیاد
  • امکان جایگزین‌شدن با شبکه‌های کابلی زیرزمینی، علی‌الخصوص در ایران به دلیل وجود بافت غیرمناسب شهری و مشکلات اقتصادی در احداث آن‌ها
  • امکان به‌کارگیری در گذرگاه‌های تنگ و باریک
  • امکان افزایش زیبایی بصری شهری به دلیل امکان مخفی نمودن کابل‌های خود نگهدار
  • کاهش‌یافتن فاصله ی حریم کابل‌‌های خودنگهدار و تسهیل فرآیند طراحی خطوط
  • صرفه ی مالی بیشتر به علت استفاده از فلز آلومینیوم در آن

حتما بخوانید

برای مشاهده و خرید انواع یراق آلات خودنگهدار به لینک زیر مراجعه نمایید.

معایب یراق آلات کابل خودنگهدار

همچنین از عیوب استفاده از این کابل، موارد زیر را می‌توان شمرد؛

  • افزایش یافتن میزان تلفات
  • ضعف روکش عایق کابل در مقابل گرما و سرما که منجر به بالارفتن دفعات خاموشی می‌شود.
  • افزایش احتمال خوردگی به دلیل نزدیکی سیم مسی اتصال شبکه و فلز آلومینیوم که موجب قطع شدن برق خواهد شد.
  • عدم وجود دستورالعمل‌های مناسب و استانداردهای مدوّن که متناسب با شرایط اقلیمی کشورهایی همانند ایران باشد.

حتما بخوانید

جهت مطالعه مقالات بیشتر کلیک کنید

استفاده از کابل خودنگهدار در کشورهای مختلف

در کشورهای مختلف از این ابزار در شرایط متفاوتی استفاده می‌شود.

در اینجا نحوه‌ی استفاده‌ی ۴ کشور مختلف را بیان می‌کنیم.

۱ـ  سریلانکا : در شبکه توزیع شهری از نوع فشار ضعیف آن استفاده می‌شود.

۲ـ ایرلند : در این کشور نیز، نوع فشار ضعیف کابل خودنگهدار بکار برده می‌شود.

این کابل ها از سال ۱۹۸۱ در این کشور استفاده می‌شوند.

۳ـ استرالیا : از سال ۱۹۸۳ این کابل ها مورد استفاده قرار گرفته‌اند.

در ابتدا، انواع اولیه‌ی این کابل باعث آتش سوزی می‌شدند.

در حال حاضر از کابل خودنگهدار فشار متوسط در این کشور استفاده می‌کند.

نوع فشار متوسط دارای ولتاژی بین ۱۱ تا ۲۲ کیلوولت می‌باشد.

۴ـ پاکستان : اولین بار در منطقه‌ گلشن اقبال در شهر کراچی مورد استفاده قرار گرفت.

اما به دلیل دزدی های فراوان، شبکه‌ی توزیع کراچی به همان شکل باقی ماند.

یراق آلات کابل خودنگهدار

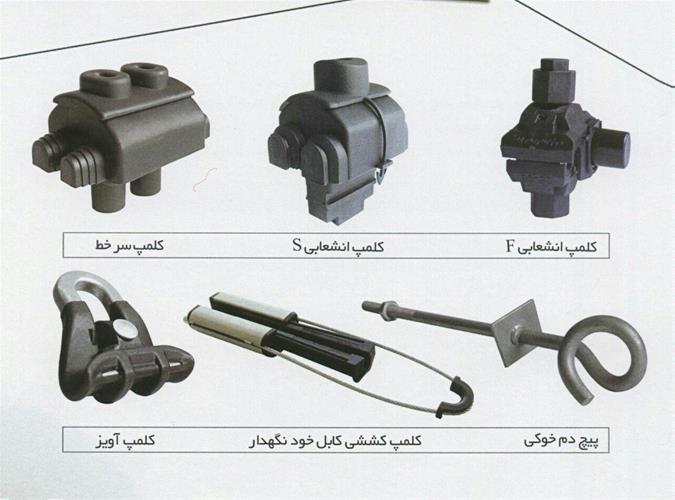

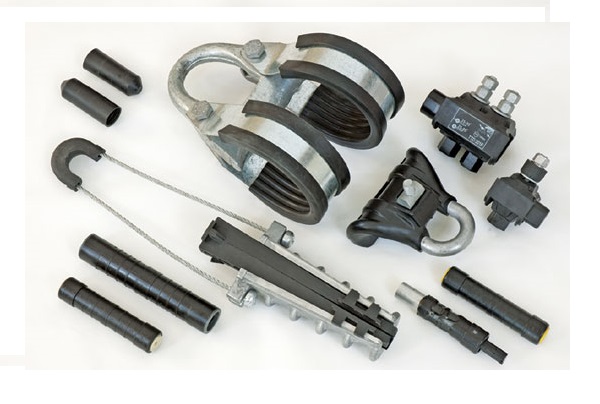

اجزاء و ابزار یراق آلات کابل خودنگهدار

پس از آشنایی با کابل خودنگهدار، حالا به سراغ شناخت ابزار و یراق آن می‌رویم.

یراق کابل خودنگهدار، مجموعه‌ای از اجزاء گوناگون است که هر یک دارای ویژگی‌های خاص خود می‌باشند.

در جدول زیر، تعدادی از این ابزار، به همراه توضیح درباره‌ی کاربرد و خصوصیات آن‌ها آورده شده است.

نام ابزارتوضیحات
کانکتور انشعاب مشترکین• در ایجاد انشعاب فشار ضعیف کابل مشترکین کاربرد دارد. • نوع آن بی‌متال است. • قابلیت اتصال به کابل‌های مسی و همچنین الومینیومی را دارد. • احتیاجی به روکش برداری از روی کابل برای نصب انشعاب حتی در حالت برق‌دار نیست.
کانکتور انشعاب خطوط فرعی• برای ایجاد انشعاب فشار ضعیف خطوط فرعی استفاده می‌شود. • تنوع آن بی‌متال است.
کلمپ آویز فشار ضعیف• برای مهار کابل‌های خودنگهدار فشار ضعیف استفاده می‌شود. • به همراه آن از پیچ دم‌خوکی و تسمه‌ی نگهدارنده بر روی پایه باید استفاده شود.
کانکتور افزایش انشعاب• ایجاد سهولت در افزایش تعداد انشعابات به طور هم‌زمان تا دو انشعاب
کانکتور ارتباط سیم به کابل• ۳۲ دندانه بوده و جهت اتصال سیم‌های آلومینیومی و مسی به هادی‌های عایق آلومینیوم و مس کاربرد دارد.
کانکتور مفصل یا ایزوله (موف)• جهت اتصال و رتباط کابل‌های هوایی عایق در شبکه‌های توزیع کاربرد دارد. • این محصول برای دسته کابل‌های با اندازه‌‌های متنوع استفاده می‌شود. • با استفاده از آچار پرس کابل‌های خودنگهدار مفصل‌بندی آن انجام می‌گیرد.
کلمپ کششی آلومینیومی با سیم استیل• برای تحمل نیروی‌ کشش و نگه‌داشتن کابل‌های خودنگهدار فشار ضعیف در شبکه‌های با مسنجر عایق استفاده می‌شود ‌ محدودیتی از نظر شرایط آب و هوایی، به دلیل جنس آلومینیومی آن ندارد و قسمت‌های پلیمری آن نیز در برابر اشعه‌ی UV خورشید مقاوم است. • نصب آن آسان بوده و بدون نیاز به ابزار نصب است. • حداقل اندازه‌ی مناسب برای سیم مهار باید 25mm2 باشد.
تسمه‌ی محافظ کابل• این تسمه برای محافظت دوبل از مسنجر کابل در برابر افتادگی‌های احتمالی به دلیل عواملی مانند باد تنش‌های مکانیکی استفاده می‌شود.
کلمپ آویز دایکاست• قابلیت استفاده در شبکه‌ی کابل هوایی با مسنجر عایق در خطوط مستقیم و یا حداکثر ۹۰ درجه را دارد.
جداکننده‌ی کابل• بهنگام نصب نمودن کانکتور و کلمپ‌ها بر روی کابل خودنگهدار میتوانیم از این آچار برای جداسازی رشته‌های کابل استفاده نماییم. • هنگام نصب کلمپ آویز هم می‌توانیم از این آچار برای جداسازی مسنجر کابل استفاده کنیم.
براکت سه‌خانه و نه‌خانه• یک تجهیزات اختصاصی جهت اتصال سیم‌های شبکه‌های روشنایی در تونل‌ها می‌باشد. ر کانکتور مورد استفاده در این تجهیزات از مدل IPC1001 بوده که قابل نصب و بهره‌برداری در خطوط حامل جریان بدون برداشتن عایق بوجود می‌آورد. ش هر کدام از براکت‌ها با استفاده از نه کانکتور قابل انشعاب گرفتن برای یک عدد چراغ می‌باشد.
کابلشو اتصال به ترانسفورماتور• به جهت متصل نمودن کابل خودنگهدار به ترانسفورماتور استفاه می‌شود. • با استفاده از آچار پرس به کابل اتصال می‌یابد.
درپوش انتهایی• برای حفظ آب‌بندی کابل در شبکه ی فشار ضعیف و ممانعت از ورود رطوبت و هوا به درون آن، کاربرد دارد و استفاده از آن الزامی است. • الزاماً برای جلوگیر از خطر برق‌گرفتگی و ایزوله نمودن الکتریکی توصیه می‌شود.

ضمن سپاس از مطالعه‌ی مقاله‌ی یراق آلات کابل خودنگهدار ، لطفاً نظرات و پیشنهادات خود را با ما در میان بگذارید.

کارشناسان یراق گستر تهران در اسرع وقت پاسخگوی سوالات شما خواهند بود.
